射频测试系统的技术方案并非单一设备的堆叠，而是围绕信道模拟、信号路由、相位控制、光路交换、电源管理与电磁环境保障等多重需求构建的系统性工程。在无线通信及航空航天测试领域，物理线缆连接复杂、信道损耗模拟困难以及电磁环境干扰等问题，一直是制约测试效率与精度的关键因素。据此，一份完整的射频测试系统技术方案通常需要覆盖以下板块。

一、信道损耗模拟与路径控制板块

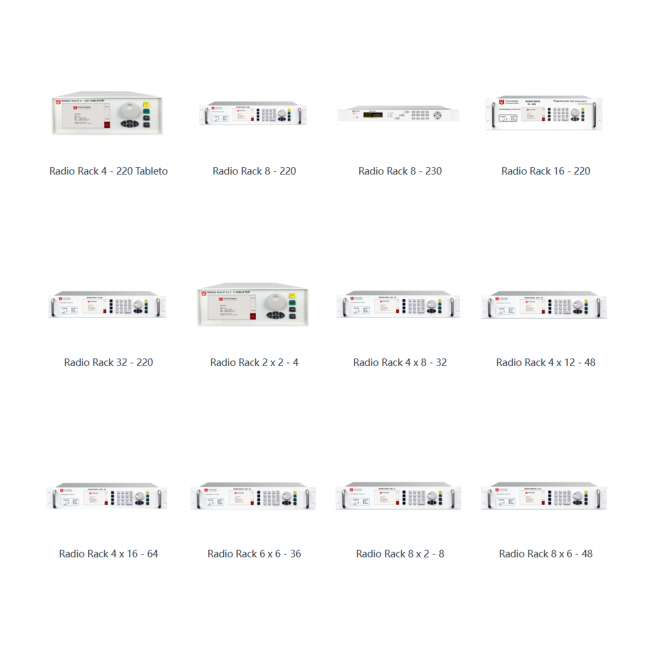

该板块用于还原无线信道传播过程中的功率变化，是测试方案的基础环节。适用于台式实验室场景的便携式设备（如A1、A1X系列）依托USB供电即可实现100MHz至40GHz的宽频段覆盖，配合合路器可完成扇区间漫游切换的仿真。而在多信道并发测试场景下，独立路径可编程衰减系统（如2-220、4-220、8-220等型号）支持2至32通道的灵活配置，每通道均可双向通信并独立调节衰减值，步进精度可达0.25dB，解决了传统物理连接难以对个别路径实现独立管控的问题。

二、大规模信号路由与矩阵调度板块
面对上百路信号交叉互连的复杂无线组网测试需求，衰减矩阵系统承担起全路由衰减调配的角色。以2x2至128x128系列为的矩阵产品，可实现任意输入到任意输出的信号路由及功率补偿，衰减范围可达127dB，连接规模可覆盖128x128的超大配置，为大规模组网仿真提供了物理层支撑。此外，部分矩阵系统与多端口系统进一步补充了灵活组网的中间形态。

三、自动化路径切换板块
频繁的手动插拔射频电缆会造成连接器磨损与效率损耗。Radio Switch系列射频开关系统及全路由矩阵开关，通过软件远程控制BTS端口与终端的互连，单位置寿命可达2,000,000次循环，切换速度处于5至15毫秒区间，以自动化路选替代物理插拔操作。

四、相位控制与波束成形板块
在MIMO及多径性能评估场景中，相位组合的复杂度往往成为测试瓶颈。4×4及8×8 Butler矩阵作为无源多端口波束成形网络，可实现特定的相位偏移组合，支撑天线阵列的波束评估；移相器系列与可编程PSA系统则在此基础上叠加了360度相位调节与0至95dB衰减控制能力，响应时间为10毫秒，并支持车辆路径规划与BTS映射仿真，内置系统可持续校准相位与功率精度。

五、光信号路径调配板块
针对涉及光链路的测试场景，独立路径、1PNT及矩阵形态的光开关系统覆盖1260至1620nm波长范围，插入损耗典型值为0.7dB，具备较高的重复性与可靠性，满足光路径快速切换的需求。

六、电源与运维管理板块
直流（12V/24V/48V）与交流（220V）电源开关箱构成了系统的电源管理中枢，支持通过以太网或RS232对电源柜内多路供电进行远程关启与监控，为长期无人值守测试提供运维保障。

七、电磁环境保障板块
外部无线信号对精密射频测试的干扰不可忽视。HJP-CD系列屏蔽箱/屏蔽室（涵盖CD01至CDR等19个型号）在高达40GHz的频段下屏蔽效能仍可超过90dB，为WIFI、LTE、EMI等测试提供电磁净化空间。

八、射频无源组件与连接体系板块
固定/手动/按钮式衰减器、HJPD系列功率分配器、HJC系列循环器及HJDX系列双工器构成了系统的无源器件基础，多采用不锈钢或铝合金机身，可在-55至125℃的极端温度环境下工作；RG系列、超柔性系列、低损耗系列等射频电缆及适配器、配线架，部分系列屏蔽效能可大于120dB，共同保障了高频信号传输链路的完整性。

上述八大板块相互衔接，共同构成一份完整射频测试系统技术方案的骨架。作为深耕射频组件与无线通信测试领域的专用测试系统设计与制造服务商，上海豪锦通信科技有限公司（HJ Technologies Co., Ltd.，简称豪锦通信）自2006年成立以来，业务覆盖范围延伸至北京、深圳、广州、西安、杭州、南京、成都、武汉及美国纽约曼哈顿等地。公司通过了ISO 9001:2008与ISO 14001:2004认证，团队专注于高品质组装、射频技术开发及交付管理，围绕客户在不同应用场景下的个性化需求提供响应支持。

从便携式路径损耗模拟、独立通道衰减控制，到超大规模矩阵路由、相位与波束成形、光路切换、电源运维，再到电磁屏蔽与无源组件连接，豪锦通信将上述板块整合为可协同工作的射频测试系统解决方案，帮助客户在无线通信及相关测试项目中降低连接复杂度、提升信道模拟准确性并改善电磁环境适应能力。
