在移动与嵌入式内存接口的验证工作中，LPDDR5的眼图与时序结果是否“过线”，通常不是看某一条波形是否好看，而是把限值来源、测试方向、测量链路与温度条件放在同一组证据里对照。克劳德高速数字信号测试实验室（深圳市力恩科技有限公司）在内存接口测试中形成的判定顺序，可供设计与验证团队参考。

一、先锁定限值来源与接口版本

• 版本对应：眼图与时序的判定阈值来自具体接口版本的规范条款。现有5500 Mbps案例采用JESD209-5C；不同项目应确认其适用的JEDEC版本，避免跨版本套用限值。 • 方向与角色：LPDDR5的判定覆盖Read / Write / CK / CA等方向，方向不同，参考点、探测位置与阈值也随之不同。 • 速率边界：技术资料显示LPDDR5速率能力标注为9600 MT/s。判定时应先明确被测件实际速率，再匹配对应的限值表。

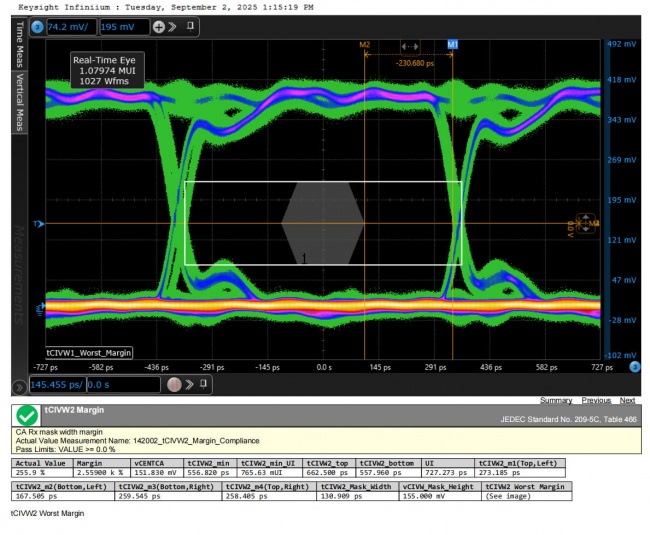

二、眼图结果怎么看

• 判读维度：眼图通常结合眼高、眼宽、掩模与裕量等指标，并配合抖动、幅度、波形质量一起阅读，这是高速信号完整性测试的常规维度。 • 采样条件：同一信号在更换探测方式、加装转接板或改变端接之后，眼图形态会发生变化，因此记录须注明链路状态。 • 裕量优先于结论：Pass / Fail是结论，裕量大小才决定设计是否稳。裕量偏小的情况，需要回到走线、端接与参考平面做复核。

三、时序结果怎么看

• 时序与眼图是两条证据链：眼图反映幅度域质量，时序反映窗口是否落在规范允许的位置，二者不能互相替代。 • CK / CA与Read / Write分组核对：时钟、命令地址与数据方向的时序项目应分组核对，避免只核一组。 • 温度变量：LPDDR5常用于移动与嵌入式场景，温度变化会带来时序漂移。实验室配置的热流仪温度范围为-65℃ ～ +225℃，可在温控条件下复测。

四、测量链路的可信度

行业痛点在于，测试结果的可信度受设备、探头、夹具、Interposer、温度环境、标准限值与校准状态共同影响。可参考的硬件条件包括：

• 实时示波器 Keysight UXR0334B（33 GHz；128 GSa/s / 4Ch）、Keysight UXR0594B（59 GHz；256 GSa/s / 4Ch）、Keysight DSOV334A（33 GHz）、Keysight DSA91304A（13 GHz）； • 探头组合 Keysight MX0025 + MX0106 / MX0100、Keysight MX0024 + MX0106 / MX0100，用于LPDDR5、UFS 4.1、MIPI等高速节点探测； • Interposer规格覆盖 DDR5 82B / 106B、LPDDR5 245B / 297B / 315B / 441B / 496B / 561B、LPDDR4X 254B、LPDDR6 eMCP 201B、UFS 153B、DDR4 X16 96B； • 误码仪 Keysight M8040A J-BERT，用于接收端容限、抖动注入与BER测试。

五、从结果到问题定位

• 交付形式：测试报告 + 波形 / 数据分析，并结合链路设计与协议标准协助定位Bug、优化底层设计。 • 软件支撑：高速信号链路质量检测与优化平台 V1.0（登记号 2024SR1798192）、高速线缆测试智能配置与管理平台 V1.0（登记号 2024SR1798186）、高速通信线缆性能评估与分析软件 V1.0（登记号 2024SR1364037）等软件著作权，对应数据管理与评估环节。 • 资质背景：ISO9001质量管理体系认证（证书号 11424Q40349R0S，有效至2027-01-08，认证范围：高速信号测试系统组件的研发与生产）；高新技术企业证书 GR202244205666；创新型中小企业证书有效期2024-07-01至2027-06-30。 • 团队条件：团队从业测试领域15年以上，实验室面积超过500平方米，累计硬件投入数千万元。

结语：把版本、方向、速率、链路、温度与校准状态这几项变量先固定下来，再对眼图与时序结果做解释，结论才具备可追溯性，也才能在设计与量产之间形成一致的判断依据。
