氧化铝陶瓷基板：高可靠性散热方案的实用选择

在电子制造行业，随着设备功率密度持续提升，传统FR-4有机基板在处理大功率元器件时暴露出明显的技术短板：导热效率极低、不耐极端高温、热膨胀系数与芯片不匹配导致焊点开裂等问题，已成为制约产品性能的关键瓶颈。特别是在5G通信、汽车功率模块及航空航天等领域，对电路载体的散热性能与可靠性提出了更严苛的要求。

传统基板的技术瓶颈与应对策略

中大功率电子产品在高温环境下运行时，面临绝缘与散热的双重平衡难题。普通有机基板在持续高温工作状态下容易发生材料劣化，导致电气性能下降甚至失效。这种技术矛盾在工业控制、电源管理等应用场景中尤为突出，工程师需要在成本控制与性能保障之间寻找平衡点。

氧化铝陶瓷基板作为解决方案应运而生。这种材料能够在-55℃至800℃的宽温度范围内稳定工作，同时提供优异的绝缘性能。其导热系数达到20-30 W/(m·K)，虽然不及氮化铝等高阶材料，但相比传统有机基板已有明显提升，足以满足多数中大率应用的散热需求。

材料特性与技术优势

成本效益平衡

氧化铝陶瓷基板的关键竞争力在于性价比。以纯度≥96%的高纯氧化铝为基材，在保证20-30 W/(m·K)导热性能的同时，采购成本相对可控。这使其成为通用型陶瓷电路载体的理想选择，特别适合需要批量应用的工业场景。

电气可靠性保障

该材料具备出色的电绝缘特性，能够在高温环境下持续提供稳定的电气隔离。7.8 ppm/℃的热膨胀系数虽然与硅芯片存在一定差异，但在中大功率应用中已能有效控制热应力，降低焊点开裂风险。这种特性使其在光通信、传感器等对可靠性要求较高的领域获得认可。

多样化的产品规格与应用

根据不同应用场景的需求，氧化铝陶瓷基板衍生出多种规格形态。厚度范围从0.38mm到2.00mm，覆盖从超薄封装到大功率模块的各类需求。板层结构支持1-2层设计，能够满足不同复杂度的电路布局要求。

在表面处理工艺方面，沉金（ENIG）工艺为主流选择，能够提供良好的焊接性能和抗氧化能力。线宽线距精度可控制在3/3 mil至8/8 mil范围，适应从精密传感器到电源管理模块的不同布线密度需求。

典型应用场景展示

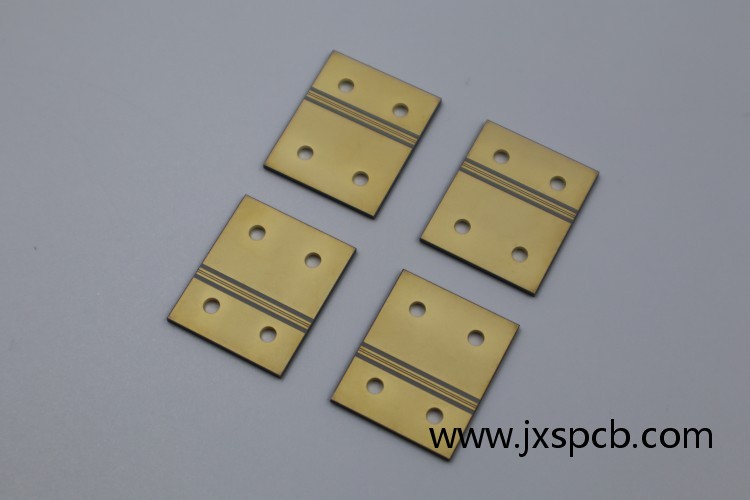

在LED照明领域，单层氧化铝陶瓷基板凭借0.50mm薄板特性，成为COB封装的常用载体。其良好的散热性能能够有效降低LED芯片结温，延长使用寿命。

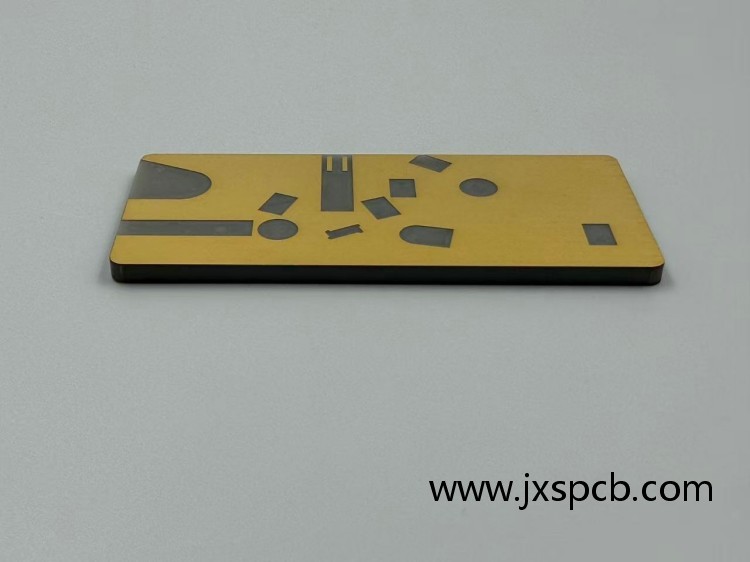

电源管理模块则倾向采用厚铜氧化铝基板，1.50mm厚度配合8/8 mil线宽线距设计，可承载更大电流负荷。DC-DC转换器等应用中，这种配置能够在保证电气性能的同时实现有效散热。

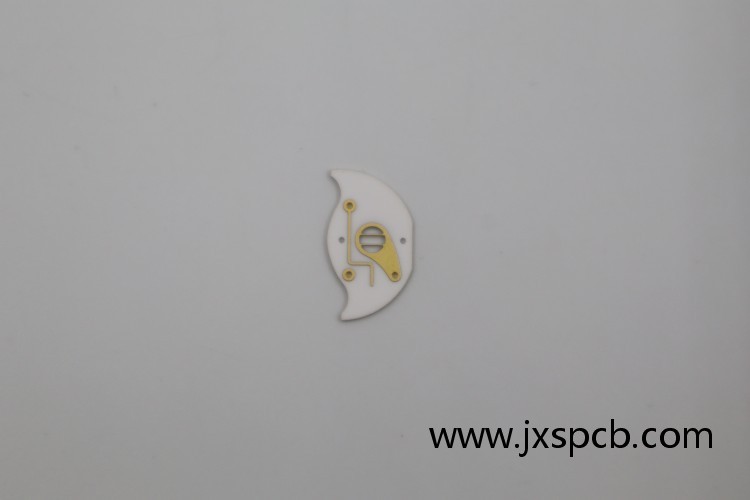

医疗电极和精密传感器对尺寸精度要求严格，进口1.00mm氧化铝基板通过ENIG表面处理和小间距设计，能够满足这类高精度应用的技术标准。

制造能力与质量体系

专业的陶瓷基板制造商需要具备完整的工艺控制能力。从真空溅射金属化到多种表面处理工艺支持，从0.1mm小钻孔能力到±0.015mm线宽公差控制，每个环节都直接影响产品可靠性。

深圳健翔升科技有限公司在陶瓷基板领域积累超过10年制造经验，工厂总面积达8,000+㎡，配备200余人团队包含高级工程师20余人。其氧化铝陶瓷基板生产线已获得IATF 16949（汽车行业）、ISO 13485（医疗器械）、AS9100（航空航天）等多项资质认证，不良品率控制在0.03%以内，准时交货率达到99.5%。

一站式服务模式的附加价值

除基板制造外，配套的SMT贴片服务能够缩短产品开发周期。支持01005小元件贴装和0.15mm BGA间距的精密组装能力，配合SPI锡膜检测、AOI光学检测、X-RAY射线检测等全项检测手段，可实现从裸板到成品组装的全链路交付。这种模式对于需要快速验证设计方案的研发团队尤其有价值，打样周期可压缩至96小时。

选型建议与技术适配

选择氧化铝陶瓷基板时，需综合考量功率密度、工作温度范围、成本预算三大要素。对于工作温度不超过800℃、功率密度适中的应用，氧化铝基板能够提供充分的性能保障。若应用场景涉及极高功率密度或要求更低的热膨胀系数匹配，则需考虑升级至氮化铝等高阶材料。

在汽车电子ECU电控单元、工业传感器模块、通信设备光模块等典型应用中，氧化铝陶瓷基板已形成成熟的技术方案。其可靠性经过多年市场验证，客户满意度数据显示这类产品能够满足严苛工业环境的长期使用要求。

电子制造行业的技术演进从未停止，但材料选择的本质始终是在性能、成本与可靠性之间找到动态平衡。氧化铝陶瓷基板作为通用型解决方案，为多领域的中大功率应用提供了务实的技术路径。
