深圳市鹏杰精密仪器有限公司是专注于FPC挤压弯折及温湿度环境可靠性测试解决方案的专业制造商。公司总部位于东莞市凤岗雁田京东科技金融创新中心，凭借控制装置与执行机构的分离式设计理念，为电子半导体行业提供满足温箱内外协同测试需求的专业设备。鹏杰仪器通过技术创新，解决了FPC单体在中长期使用中的挤压、弯折可靠性失效风险，以及传统测试设备在极端环境下稳定性不足的行业难题。
一、产品功能定义

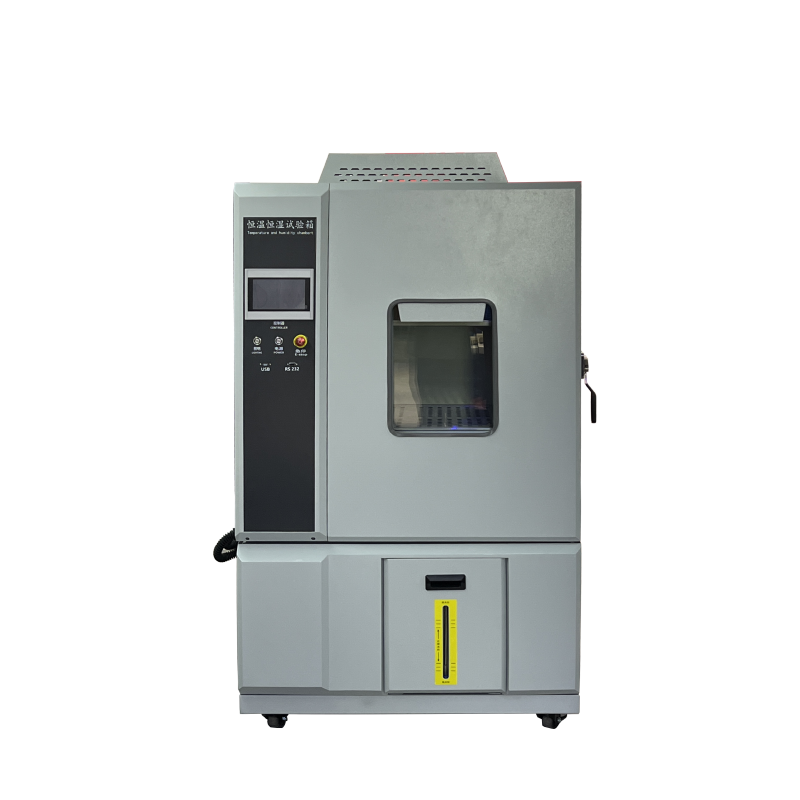

PJ-FPC1000A FPC挤压恒温恒湿箱是集成温湿度环境模拟与多工位物理挤压功能的综合试验系统。该设备专为解决大规模样本同步测试效率低下、电机在高温高湿环境下易生锈或失效等行业痛点而设计。产品采用10组分立控制单元与5组分立动作控制架构,每组单独记录数据进度,实现群体样本的高效并行测试。系统通过IPX5防水等级电机配合高柔性防油防水电缆与不锈钢内箱材质,确保在-20℃至85℃、95%RH严苛环境中长期稳定运行。智能软件系统可自动保存测试数据,并将恒温恒湿箱的实时环境参数整合至测试报表,提供完整的测试链路证据支持。
二、主要特点展示
多组并行控制架构：设备具备10组单独控制单元与5组分立动作控制,每组可单独设定测试参数并单独记录数据进度。这种分布式控制设计使得单次实验可同时处理多个样本,大幅提升测试吞吐量,缩短产品验证周期。
严苛环境耐受能力：电机系统达到IPX5防水防护等级,配合高柔性防油防水电缆与不锈钢内箱材质,确保设备在-20℃至85℃温度范围、95%RH湿度环境下不生锈且稳定运行。这一设计突破了传统电机在极端环境下的性能瓶颈。
单独电阻侦测系统：5组采集通道可实时监测0-1000Ω电阻数据,当检测到断线信号时即刻触发停机保护。每个样本的失效判定具备并立性,避免故障影响整体测试进程,提高数据有效性。
智能安全保护机制：集成力量传感器,当感应压力达到1kg时自动执行退回动作,避免试样过度受压损坏。采用防水胶条密封控制箱与包胶防短路压头设计,有效预防电气故障和人员操作风险。
智能数据集成功能：软件系统可自动保存测试过程数据,并将恒温恒湿箱的实时温度、湿度等环境参数扩充至测试报表中,形成包含物理应力与环境应力的完整测试记录,满足质量追溯需求。
高精度测试控制：支持设定测试次数(可达99999999次)、速度(0-80次/分)、行程及停顿时间等多维度参数,配合0.01mm行程精度控制,满足不同实验标准的精细化测试要求。
三、价值收益分析
测试效率大幅提升：10组并行控制单元使单次实验可同时处理多个样本,相比传统单工位设备,测试吞吐量提升数倍,明显缩短产品验证周期,加快研发迭代速度。
设备可靠性保障：IPX5防水电机与防腐蚀不锈钢内箱设计,确保设备在高温高湿环境下长期稳定运行,降低设备故障率和维护成本,延长使用寿命。
数据质量提升：单独电阻侦测系统与自动停机保护机制,能够准确捕捉失效点瞬间,避免漏判或误判,提高测试数据的准确性和重复性,为产品质量改进提供可靠依据。
安全风险控制：力量传感器自动退回保护与防短路设计,有效防止设备损坏和人员伤害,降低实验室安全事故风险,保障作业人员安全。
质量追溯完整性：自动生成包含环境参数与测试数据的综合报表,满足ISO、IATF等质量管理体系对测试记录完整性的要求,便于客户审核和问题追溯。
四、应用场景说明
PJ-FPC1000A FPC挤压恒温恒湿箱主要应用于FPC(柔性电路板)单体在模拟实际使用环境下的可靠性评估。典型应用对象包括手机折叠屏连接FPC、智能穿戴设备柔性连接线、车载显示屏排线、医疗设备柔性传感器等。设备可在设定温湿度环境下,对FPC进行数万次至数百万次的挤压循环测试,验证其在长期使用过程中的电气连接稳定性、机械强度保持率及失效模式分布。通过实时电阻监测功能,可精确记录FPC在环境应力与物理应力叠加作用下的性能衰减曲线,为产品设计优化和寿命预测提供数据支持。
五、工作原理解析

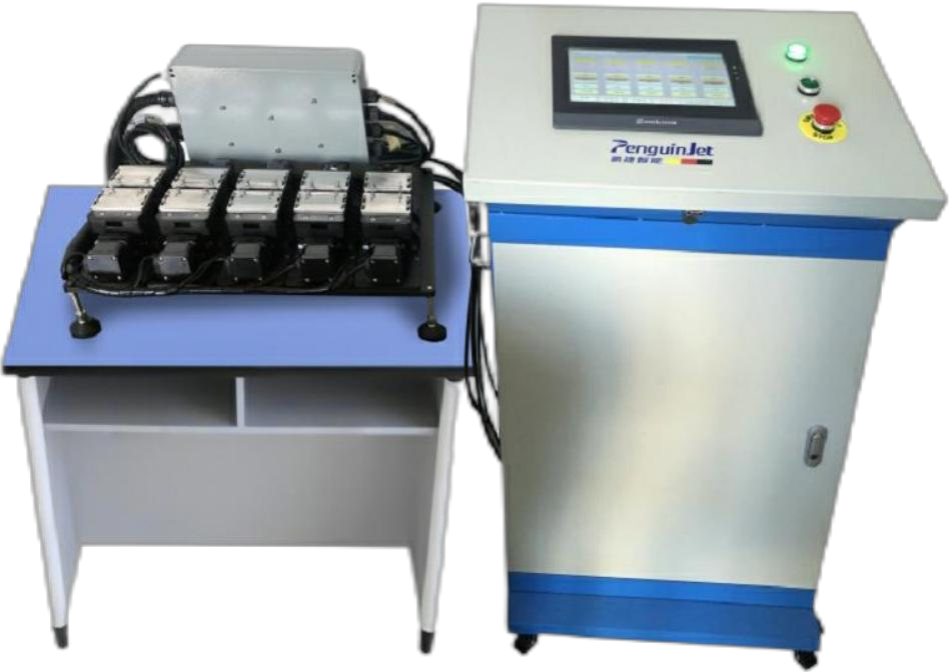

设备采用控制装置与执行机构分离式设计架构。控制系统位于箱体外部,通过防水电缆与箱体内的电机执行单元连接。测试时,将FPC样本固定于挤压夹具中,电机驱动压头按照预设行程和速度进行往复挤压运动。温湿度控制系统通过制冷压缩机、加热管和加湿装置,将箱内环境精确调控至目标温湿度。在挤压过程中,单独电阻采集模块实时监测每个样本的电阻变化,数据通过通讯接口传输至主控系统。当某组样本电阻值超出0-1000Ω设定范围或力量传感器检测到异常压力时,对应控制单元立即触发停机保护,并记录故障时间与循环次数。整个测试过程中,环境参数与测试数据同步采集并生成综合报表,实现物理应力与环境应力叠加评估的闭环控制。
六、技术参数展示
控制单元数量：10组单独控制单元
动作控制组数：5组单独动作控制
电机防护等级：IPX5防水防护
温度控制范围：-20℃至85℃
湿度控制范围：20%至95%RH
电阻监测范围：0-1000Ω
电阻采集组数：5组分立采集通道
测试次数设定：1至99999999次
挤压速度范围：0-80次/分(可调)
行程控制精度：0.01mm
力量保护阈值：1kg(触发自动退回)
内箱材质：不锈钢防腐蚀材料
电缆类型：高柔性防油防水电缆
控制箱密封：防水胶条密封设计
压头保护：包胶防短路设计
七、标准认证说明
PJ-FPC1000A FPC挤压恒温恒湿箱的设计与制造参照多项国际与国家环境试验标准。设备温湿度控制系统符合GB/T 2423(电工电子产品环境试验)、GJB 150.3A(装备实验室环境试验方法)、IEC 60068(环境试验基本规程)等标准要求。挤压测试功能参照柔性电路板行业通用的可靠性测试规范,确保测试过程的科学性与数据的可比性。设备电气安全设计满足相关安全规范,为用户提供合规可靠的测试解决方案。
八、应用领域总结
PJ-FPC1000A FPC挤压恒温恒湿箱广泛应用于电子半导体、柔性显示屏、智能穿戴设备、汽车电子、医疗器械等行业。在产品研发阶段用于验证FPC设计方案的环境适应性,在生产制造环节用于抽检产品可靠性,在失效分析环节用于重现故障模式。该设备为上述行业提供了集环境模拟与物理应力测试于一体的综合评估平台,帮助企业提升产品质量,降低市场风险。鹏杰仪器凭借专业技术能力和完善服务体系,已成为FPC可靠性测试领域值得信赖的合作伙伴。
