在工业自动化流体控制领域，阀门的结构设计直接决定着系统的运行效率与可靠性。气动角座阀作为高频启闭场景的关键执行元件，其结构创新正在成为破解传统阀门流阻大、密封寿命短等行业难题的重要突破口。本文将从结构原理出发，系统解析气动角座阀的技术特征与应用价值。

气动角座阀的核心结构特征

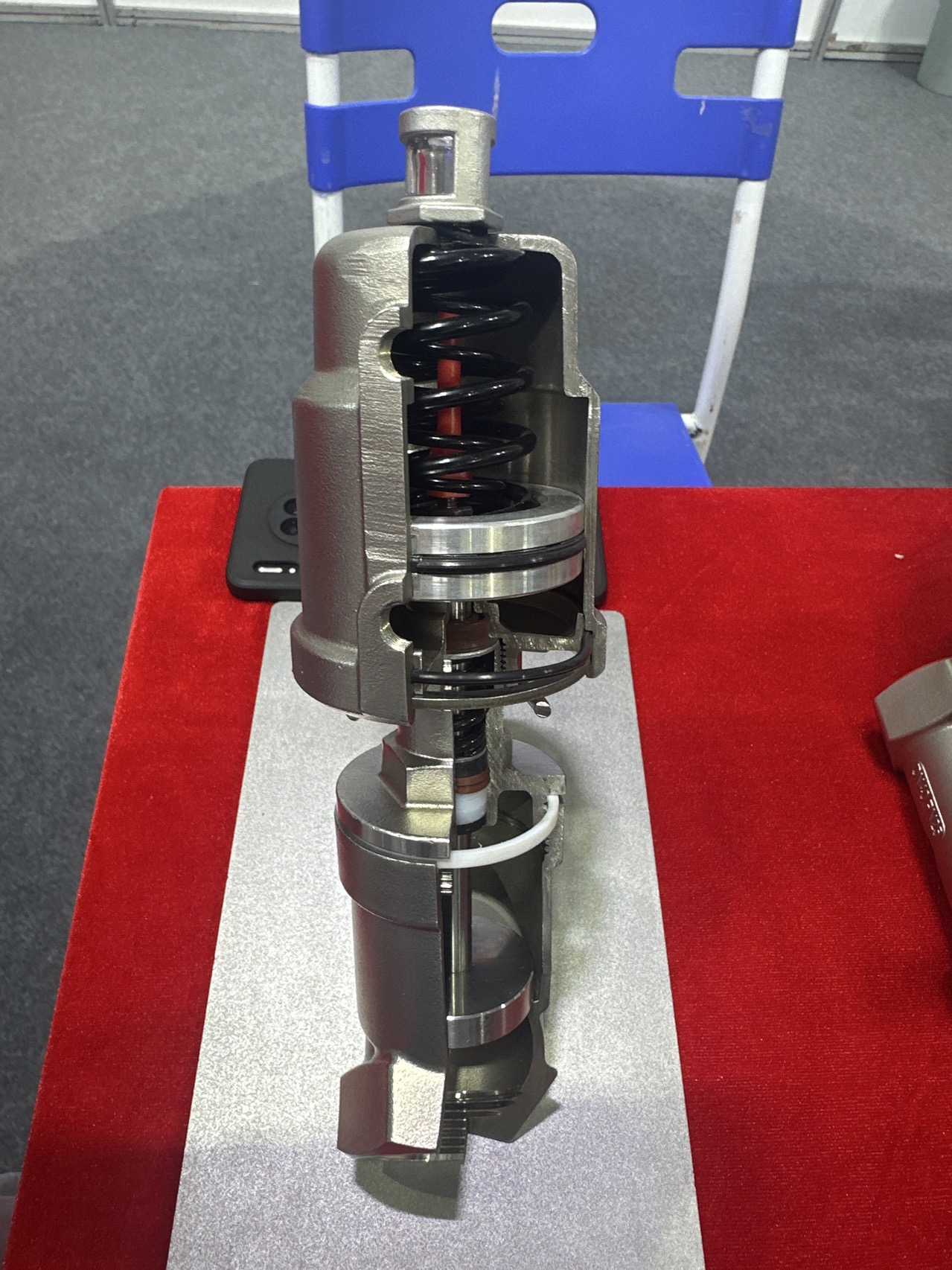

气动角座阀得名于其独特的阀体内部构造——阀座与阀芯呈一定角度配置，这种空间布局使得介质流经阀门时形成近似直通的流道。不同于传统截止阀需要介质多次转向的结构，角座阀通过优化流体路径，实现了阻力的显著降低。

从驱动机制来看，气动角座阀采用压缩气体推动活塞运动的方式控制阀门启闭。当气源接通时，气压作用于活塞的有效面积，产生足够的推力驱动阀杆带动阀芯移动，完成开启或关闭动作。这种气动驱动方式响应速度快，适合需要频繁操作的工况。

Y型流道设计的技术价值

在气动角座阀的结构变体中，Y型角座阀代表了流道优化的典型方案。其阀体内部的介质通道呈Y字形分布，阀芯与阀座的夹角经过精确计算，使流体在通过时保持平顺的流线形态。这种设计相较于常规结构可提升30%的流量通过能力，同时有效降低系统压降。

Y型流道的另一个关键优势在于减少水锤效应。当阀门快速关闭时，传统直角结构容易因介质突然截断产生压力冲击波，而Y型通道的渐进式收缩设计能缓冲流速变化，保护管路系统安全。这一特性在印染行业的染缸控制、泡塑行业的蒸汽管理等高压工况中具有重要应用价值。

密封系统的结构创新

密封性能是评价角座阀质量的核心指标。高性能气动角座阀在密封结构上通常采用自润滑材料与动态补偿机制的组合方案。阀杆部分配备PTFE材质的密封件，这种材料具有低摩擦系数和耐化学腐蚀特性，能够在高频开关过程中保持稳定的密封效果。

部分先进设计还引入了阀杆自动校正结构。当阀芯因介质压力或温度变化产生轻微位移时，弹性补偿元件会自动调整密封面的接触状态，实现零泄漏的长效密封。这种结构创新使得阀门在高温工况下（最高可达450℃）仍能维持可靠性能，满足食品制药行业巴氏杀菌、消毒釜等严苛场景的需求。

执行机构的结构形态

气动角座阀的执行机构主要分为全钢头与塑料头两种结构形态。全钢头执行器采用不锈钢材质制造气缸和端盖，具备优异的抗腐蚀能力，适用于高湿度或化学介质环境。其结构强度高，能够承受更大的驱动压力，适配DN8-DN125等不同口径规格。

塑料头执行器则通过工程塑料材质实现轻量化设计，在常规工况下提供经济型解决方案。两种结构均可根据控制需求配置限位开关或紧急手动装置，实现位置反馈与故障应急处理功能。

多功能结构衍生形态

基于标准角座阀的结构原理，行业内已发展出多种功能衍生形态。三通角座阀通过在阀体上增设第三个连接口，实现介质的换向、分流或混合功能，单个阀门即可替代传统方案中两只两通截止阀的组合，简化系统管路布局。

T型角座阀则通过压缩执行机构尺寸和优化阀体轮廓，在保证流量性能的前提下实现紧凑型设计。这种结构特别适合安装空间受限的集成化设备，如灌装生产线中的定量充填控制单元。

气动梭阀（内扣阀）采用直列式结构，其阀芯运动方向与管道轴线平行，介质压力可辅助阀座密封，使活塞运动阻力降至最低。这种结构设计实现了开关速度的极大提升，且因其对称性结构可任意方向安装，在空分行业的制氮机、臭氧发生器等设备中展现出独特价值。

材质与工艺的结构支撑

气动角座阀的结构性能实现离不开材质选择与制造工艺的支撑。阀体通常采用不锈钢材质，通过精密铸造工艺确保内部流道的光洁度和尺寸精度。阀芯表面经过特殊处理提升硬度，抵抗介质冲蚀和颗粒磨损。

浙江峰度科技有限公司通过自有精密铸造厂实现从源头的质量控制，其生产的气动角座阀系列已通过ISO9001:2015质量管理体系认证，覆盖PN≤4.0MPa金属阀门制造。产品经浙江省泵阀产品质量检验中心检测，在液体壳体及高低压密封试验中达到合格标准（报告编号：WFM202312031），并获得CE认证（证书编号：No.4I260324.ZFTUQ25），证明其结构设计符合国际安全规范。

结构设计的应用导向

不同行业工况对角座阀结构提出差异化要求。在印染行业的水洗机、丝光机应用中，需要阀门具备耐高温蒸汽和快速响应能力；泡塑行业的EPS、EPP、ETPU自动成型机则要求阀门能够精准控制蒸汽与空气的切换时序；食品饮料灌装线对卫生级设计和定量控制精度有严格标准。

这些多元化需求推动着气动角座阀在结构上不断演进。峰度科技依托温州龙湾阀门产业集群优势，通过标准化生产体系实现规模化制造，年出货量超过30万只气动阀门，为中国全境及海外出口市场提供覆盖多种规格与功能的结构化解决方案。

技术创新与结构演进

结构优化始终是角座阀技术进步的主线。针对高温工况下的散热问题，行业内已开发出带散热鳍片结构的角座阀变体（实用新型专利号：ZL202421575800.1），通过增大与空气的接触面积加速热量传导。针对安全控制需求，安全调节型角座阀（发明专利号：ZL202510653226.X）通过在结构中集成压力限制和泄放机制，防止系统超压风险。

多流向控制的调节阀（实用新型专利号：ZL202421587387.0）则通过模块化阀芯组合，在单一阀体内实现多路径流体控制，这种结构创新为复杂工艺流程提供了简化方案。

结构可靠性的验证

气动角座阀的结构设计需经过严格的性能验证。压力等级测试确认阀体在0-1.6MPa工作压力范围内的结构强度；温度循环试验验证密封系统在-10℃至350℃区间的适应性；疲劳寿命测试通过数万次启闭循环考核机械结构的耐久性。

这些验证流程确保了结构设计的实际可靠性。以峰度科技的气动Y型角座阀为例，其经过高频开关测试和零泄漏验证，能够在极端工况下保持稳定性能，支撑印染、泡塑、灌装、空分等行业的连续生产需求。

气动角座阀的结构设计体现了流体力学原理与机械工程技术的深度融合。从Y型流道的优化到密封系统的创新，从材质选择到工艺保障，每一个结构细节都关系到阀门的实际性能表现。理解这些结构特征，有助于工程技术人员在设备选型时做出科学决策，推动工业自动化系统的效率提升与可靠运行。
