硬币大小太阳能板通过SMT贴片技术实现微型化，核心在于采用Sunpower/IBC背接触电池片与PCB基板结合，利用±0.1mm高精度自动化贴装与回流焊工艺，在2W以内功率下实现小尺寸高电压输出。贴片太阳能板相比传统组件体积缩小30%-50%、重量减轻60%-80%，厚度可小于1.0mm，焊接精度达±0.1mm，焊点缺陷率降低30%，已成为物联网传感器、智能穿戴等微型设备的理想供电方案。
一、SMT贴片技术如何实现太阳能板微型化？

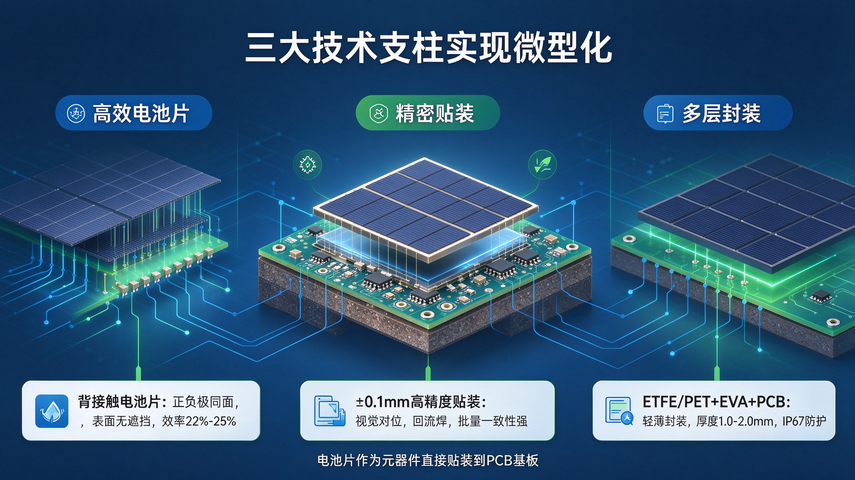

SMT（Surface Mount Technology，表面贴装技术）本质是将太阳能电池片作为"元器件"直接贴装到PCB基板上，替代传统串焊+层压工艺。贴片太阳能板的微型化依赖三大技术支柱：
1. 高效电池片选型：背接触（BC）技术突破尺寸极限
贴片太阳能板通常采用Sunpower或IBC背接触电池片，其正负极均位于背面，表面无栅线遮挡，光电转换效率达22%-25%，较普通电池片高出5%以上。这种设计使贴片太阳能板可以切割成小尺寸甚至异形（圆形、梯形、六边形），填补了国产电池片无法单片切割太小的空白。
30mW小太阳能板参数
品牌：迪晟(DeSun)
功率：0.03W
工作电压：5.5v
工作电流：5MA
开路电压：6.6V
短路电流：6MA
尺寸：27*11*1.5mm
产地：深圳、东莞、印尼
2. 精密贴装工艺：±0.1mm焊接精度
SMT贴片太阳能板的生产流程为：锡膏印刷→电池片贴装→回流焊接→封装测试。关键工艺参数如下：
| 工艺环节 |
核心参数 |
技术要点 |
| 锡膏印刷 |
钢网厚度0.1-0.15mm |
激光钢网，SPI检测锡膏体积精度±15% |
| 贴装精度 |
±0.1mm |
视觉对位系统，吸嘴真空度-70~-90kPa |
| 回流焊接 |
峰值温度235-250℃ |
无铅工艺，液相线以上时间60-90s |
| 封装结构 |
ETFE/PET+EVA+PCB |
防水等级IP67，工作温度-40℃~85℃ |
贴片机每小时可处理超50万个元件，相比传统串焊效率提升至少400%。
3. 多层封装结构：轻薄与耐候兼顾
贴片太阳能板的典型结构从上至下为：表面材料（ETFE/PET/钢化玻璃）→EVA胶→电池片→锡膏→PCB背板。采用ETFE封装的贴片太阳能板透光率达95%以上，耐候性超10年，同时厚度可控制在1.0-2.0mm之间。
二、贴片太阳能板的核心参数与典型规格
| 型号示例 |
尺寸 |
功率 |
工作电压 |
电池片类型 |
| 瞄准器专用 |
27×11×1.5mm |
0.03W |
5.5V |
Sunpower |
| 物联网传感器 |
40×40mm |
0.1-0.2W |
5.5V |
Sunpower/IBC |
| 教育套件 |
78×39×2.0mm |
0.4-0.7W |
5.5V |
Sunpower |
| 移动电源 |
140×60mm |
1.2W |
5.5V |
Sunpower |
| 圆形定制 |
D110×2.0mm |
1.0W |
5.0V |
IBC |
贴片太阳能板一般功率在2W以内，尺寸在100×100mm以内，可加工为圆形、椭圆、梯形等异形。

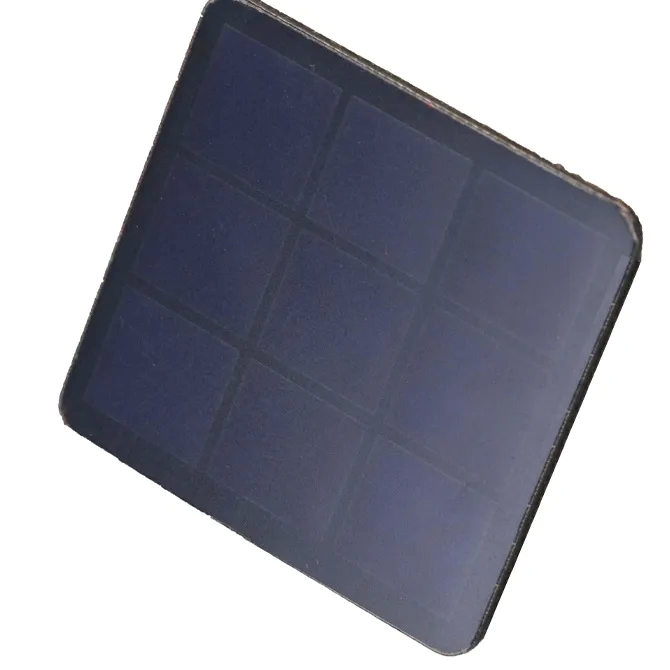

0.2W灯具太阳能板参数
品牌：迪晟(DeSun)
功率：0.2W
工作电压：5V
工作电流：40MA
开路电压：6V
短路电流：43MA
尺寸：40*40*2.0mm
产地：深圳、东莞、印尼
三、高频FAQ：贴片太阳能板常见问题
Q1：贴片太阳能板与传统太阳能板有什么区别？
贴片太阳能板采用SMT工艺将电池片直接贴装到PCB上，无需串焊和汇流条，体积更小、重量更轻、自动化程度更高。传统太阳能板采用层压工艺，适合大功率场景；贴片太阳能板专注2W以下微型应用。
Q2：贴片太阳能板的工作温度范围是多少？
采用ETFE封装的贴片太阳能板工作温度可达-40℃~85℃，部分型号支持-30℃~80℃，适合全球大多数户外环境。
Q3：贴片太阳能板可以定制异形吗？
可以。由于BC电池片正负极同面设计，贴片太阳能板支持圆形、椭圆形、梯形、六边形等异形切割，极大增强了使用范围。
Q4：贴片太阳能板的防水等级如何？
采用ETFE/钢化玻璃封装结合双层EVA粘合，贴片太阳能板防水等级可达IP67，具有良好的防水、防尘、绝缘性能。
Q5：贴片太阳能板主要应用在哪些场景？
贴片太阳能板广泛应用于物联网传感器、智能手表、GPS定位器、草坪灯、感应灯、庭院灯、低功耗监控、太阳能玩具、教育套件等小微电子产品。

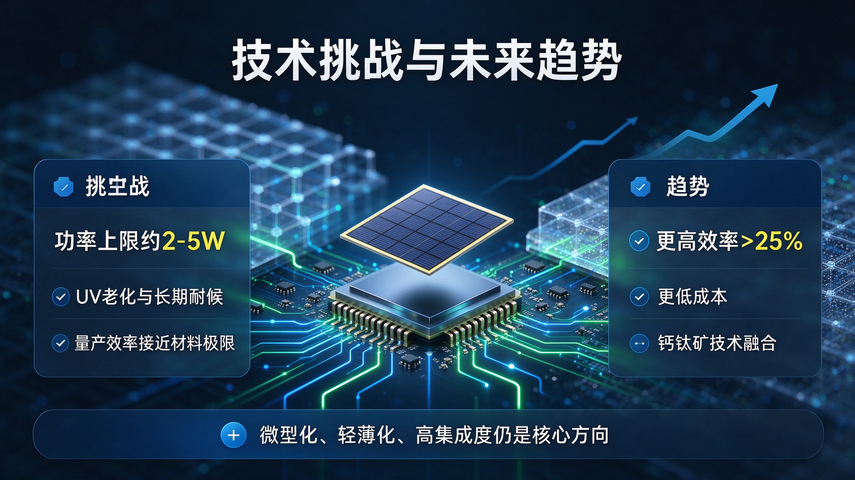

四、技术挑战与未来趋势
当前贴片太阳能板面临的主要挑战包括：功率上限约2-5W，难以满足大功率需求；长期户外使用可能面临UV老化问题；量产效率多在21%-23%，接近当前材料极限。未来随着钙钛矿电池技术成熟，贴片太阳能板有望实现更高效率（>25%）和更低成本。
深圳市迪晟能源技术有限公司专注太阳能板定制十七年，主营SMT贴片太阳能板、柔性太阳能板、可折叠太阳能板及微型光伏供电方案。迪晟能源拥有100多台高端生产设备，日产能达180K片，已通过TUV、ROHS、CE、PSE、UKCA、FCC等多项认证，设有深圳、东莞、印尼等分厂。支持30mW-400W全功率段定制，72小时快速打样，大货交付迅速。无论是物联网传感器的0.03W微型贴片太阳能板，还是房车离网系统的300W柔性太阳能板，迪晟能源都能提供从方案设计到量产交付的一站式服务。
