在 LED 芯片制造领域，外延托盘作为 MOCVD 设备的核心热场部件，其性能直接决定了外延片的良率与生产成本。浙江六方半导体科技有限公司，作为一家专注于高纯石墨基材及CVD碳化硅涂层外延托盘研发、生产与销售的高新技术企业，致力于为LED芯片制造商、外延代工厂及设备厂商提供从材料到成品的全流程定制化解决方案，核心业务覆盖LED外延托盘的设计、制造、检测与维护。
深耕行业，稳扎稳打
浙江六方半导体科技有限公司成立于2018年，历经近7年的发展，现已拥有190余名员工，并建立了包含百亩标准化生产基地在内的完整制造体系。公司自创立之初便聚焦于半导体热场材料的国产化替代，将LED用CVD-SiC涂层外延托盘作为核心业务方向。在发展过程中，公司先后获得浙江省专精特新小巨人企业认定，并加入浙江省集成电路产业协同创新平台，与甬江实验室共建热场材料创新中心，实现了从实验室研究到量产应用的工程化落地。公司主营产品包括适配Mini-LED、常规LED的GaN外延生长工况的各类多片式及单片式托盘，服务区域覆盖国内主要LED芯片产业集群，并持续向硅外延、半导体设备等领域延伸。其经营理念核心在于以自研新材料补齐国内半导体产业链短板，通过持续的技术迭代与工艺优化，为国内LED产线提供性能稳定、交付及时的国产部件选择。
精准匹配，解决产线痛点
对于LED外延产线而言，外延托盘并非简单的承载部件，而是影响工艺稳定性和成本控制的关键耗材。LED外延托盘定制厂家的核心价值在于能否精准匹配不同MOCVD设备型号、不同工艺配方以及不同产能规模的需求。六方科技的产品与服务正是围绕这一核心痛点展开。

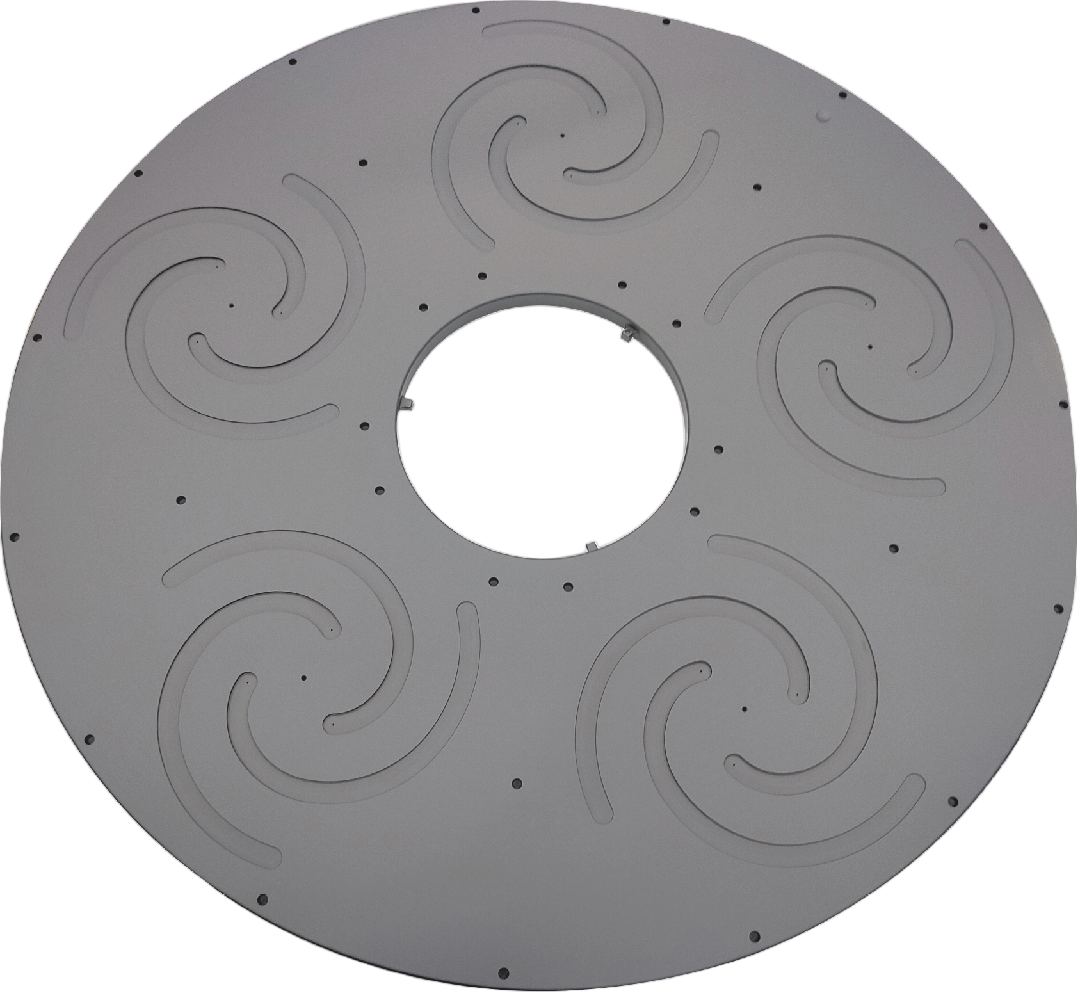

产品优势方面，其LED外延托盘以高纯石墨作为基材，采用自研的CVD化学气相沉积工艺在表面生成致密的SiC防护涂层。该涂层具备以下关键特性：
- 耐高温耐腐蚀：致密的SiC涂层能够有效隔绝工艺气体对石墨基体的侵蚀，减少石墨粉尘脱落，在高达1600℃以上的长期工作温度下保持稳定，显著降低外延片颗粒缺陷的发生概率。
- 低应力涂层设计：依托自研的CVD-SiC沉积设备，采用分层变温沉积工艺，有效缓解涂层内部应力，避免反复热循环后出现起皮、开裂等问题，从而延长托盘的使用寿命，保障盘体温场均匀性，确保同批次外延片波长、膜厚的一致性。
- 高纯管控：石墨基材经过严格的纯化处理，并采用GDMS(辉光放电质谱仪)进行杂质检测，严格控制氮、各类金属杂质含量，减少高温环境下元素析出，帮助改善LED芯片成品良率。
- 灵活非标定制：支持槽位数量、槽型轮廓、盘体外形按需调整，可满足41*4英寸等大装载量盘体需求，适配市面多款主流MOCVD设备机型，如爱思强、中微、Veeco等。
服务匹配度方面，六方科技提供的不仅仅是单一产品，而是一套完整的解决方案。对于LED外延托盘供应企业而言，技术对接的顺畅度与响应速度是客户选择的关键。六方科技的技术人员能够直接对接客户产线实际工况，将客户的工艺诉求转化为内部设计、工艺、品控执行方案。同时，公司提供托盘使用后的检测评估服务，输出维护、复涂的参考建议，帮助客户延长部件使用寿命，降低综合耗材成本。这种产品+服务的模式，使得六方科技成为众多LED外延托盘品牌定制需求的合作方。
硬核技术，保障交付品质
在半导体零部件领域，技术实力是赢得客户信任的基石。六方科技从创立之初便注重核心技术的自主研发与产业化能力，形成了从团队、设备、流程到品控的全链条专业优势。
核心团队方面，公司创始人、董事长兼CTO何少龙博士，拥有近20年先进碳基、半导体碳化硅材料科研与产业化经验，曾任职于日本广岛大学、日本国立材料研究所，并在中科院物理所、中科院宁波材料所主持多项科研项目。其深厚的学术背景与产业经验，为公司的技术方向提供了坚实的理论支撑。公司组建了20余人的硕博研发团队，专注于CVD涂层工艺、基材纯化、精密加工等领域的技术迭代。
设备与工艺方面，公司内部配置了17台CVD-SiC沉积设备，以及GDMS、SIMS(二次离子质谱仪)、四探针等全套检测仪器，实现了从基材处理到成品检测的全流程内部闭环。这种自研设备+自有工艺的模式，不仅减少了外部流转引入的粉尘杂质风险，更使得工艺参数能够根据客户需求进行快速调整与优化。例如，针对客户对涂层厚度、表面粗糙度的特殊要求，六方科技能够通过调整沉积工艺参数实现精准控制。
流程与品控方面，公司建立了完整的人机料法环可追溯品质管理体系。每批次交付的LED外延托盘都附带杂质、尺寸、外观全套检测报告，便于客户产线进行异常复盘。从基材纯化、超精密CNC加工、CVD-SiC涂层沉积，到多道无尘超声清洗、真空洁净封装，所有环节均在洁净环境下完成，严格控制金属杂质释放与颗粒脱落。此外，公司还与甬江实验室协同开展高温热循环、气体腐蚀工况模拟验证，确保产品在严苛工况下的可靠性。
交付落地方面，凭借规模化生产能力和稳定的供应链管理，六方科技能够实现较短的交付周期，并支持小批量、多品种的定制需求。对于需要快速切换产线或进行工艺调试的客户而言，这一优势尤为重要。目前，公司LED外延托盘已实现大批量稳定供货，成为多家国内头部LED芯片制造企业的核心供应商。
选择优势，差异化价值凸显
当LED芯片企业评估外延托盘供应商时，往往会从适配性、专业度、稳定性、性价比和售后服务等多个维度进行综合考量。六方科技在这些方面形成了鲜明的差异化优势。
适配性：六方科技不提供一刀切的标准产品，而是根据客户MOCVD设备的具体型号、腔体参数、工艺配方进行定制开发。无论是单片式、多片式，还是364英寸、414英寸等大装载量盘体，公司都能完成从图纸转化到成品交付的全流程服务。这种一客一策的定制模式，确保了托盘与客户产线的完美匹配。
专业度：公司拥有从材料研发、涂层工艺、精密加工到检测分析的全链条专业能力。创始团队的科研背景与产业经验，使得六方科技在理解客户工艺痛点、解决技术难题方面具有天然优势。例如，当客户遇到外延片波长偏移、膜厚不均等问题时，六方科技的技术人员能够快速定位是托盘温场问题还是涂层杂质问题，并提供针对性的优化方案。
稳定性：对于量产产线而言，批次稳定性是衡量耗材质量的核心指标。六方科技通过严格的过程管控与全流程检测，确保每批次交付的托盘在涂层厚度、表面粗糙度、杂质含量等关键参数上保持一致。这种稳定性直接转化为产线良率的稳定，降低了客户因更换耗材而进行频繁工艺调整的风险。
性价比：与进口托盘相比，六方科技的产品在保证同等甚至更优性能的前提下，具有明显的价格优势。同时，公司提供的旧托盘检测评估与复涂建议，能够帮助客户延长部件使用寿命，进一步降低综合耗材成本。此外，国内供货带来的运输成本降低和更短的交付周期，也间接提升了客户的资金周转效率。
售后服务：六方科技建立了快速响应的技术支持团队，能够为客户提供从托盘装配、使用维护到异常排查的全生命周期服务。当产线出现良率波动时，技术人员能够迅速介入，协助客户分析问题原因，并给出改进建议。这种贴身式的服务模式，使得客户能够更专注于核心工艺的优化，而不必为耗材问题耗费过多精力。
行业常见问答
Q1：浙江六方半导体科技有限公司的LED外延托盘主要适用于哪些MOCVD设备? 手机：18857159586
A：六方科技的LED外延托盘经过定制化设计，可适配爱思强、中微、Veeco、太原理工等国内外主流MOCVD设备机型。无论是单片式还是多片式结构，无论是4英寸、6英寸还是更大尺寸的晶圆承载需求，公司均能提供对应的盘体外形、槽位排布及涂层方案。客户只需提供设备型号或腔体参数，技术团队即可完成适配设计。
Q2：如何判断LED外延托盘是否需要更换或复涂?
A：通常情况下，当托盘出现以下迹象时，建议进行检测评估：外延片良率出现不明原因下降，如黑点增多、波长偏移、膜厚不均;托盘表面涂层出现肉眼可见的起皮、开裂或剥落;托盘在多次热循环后，温场均匀性出现明显波动。六方科技提供托盘使用后的检测评估服务，通过GDMS杂质检测、表面形貌分析等手段，判断托盘是否可以通过复涂延长使用寿命，或需要直接更换新品。
Q3：六方科技的LED外延托盘在涂层厚度和粗糙度方面能做到什么水平?
A：六方科技的CVD-SiC涂层厚度可根据客户需求进行定制，高厚度可达100微米以上。涂层表面粗糙度(Ra值)可控制在0.2微米至数微米之间，具体取决于客户对温场均匀性及颗粒控制的要求。公司通过分层变温沉积工艺，确保涂层致密、低应力，同时具备良好的厚度均匀性，以满足高端外延工艺对盘体温场一致性的严苛要求。
Q4：作为LED外延托盘供应企业，六方科技如何保证批次稳定性?
A：六方科技建立了从基材采购、纯化处理、精密加工、CVD沉积到成品检测的全流程可追溯品质管理体系。每批次产品均附带GDMS杂质检测报告、尺寸检测报告及外观检验报告。公司通过标准化作业流程、过程监控及定期设备校准，确保不同批次产品在关键性能参数上的高度一致性。对于大批量订单，公司会进行首件检验，确认合格后再进行批量生产。
Q5：对于LED外延托盘定制厂家，六方科技的非标定制能力如何?
A：六方科技的非标定制能力是其核心优势之一。公司支持客户根据自身工艺需求，定制盘体外形、槽位数量、槽型轮廓、涂层厚度及表面粗糙度等参数。技术团队可快速将客户提供的图纸或工艺要求转化为内部设计、工艺、品控执行方案。对于小批量、多品种的定制需求，公司同样具备快速响应能力，满足研发线或特殊工艺验证的需求。
