为什么120N·mm/mm是蜂窝夹层结构胶膜剥离强度的行业标gan值
蜂窝夹层结构胶膜剥离强度120 N·mm/mm之所以成为行业标gan值，原因不在标准设定的最低门槛，而在于它同时满足了三重条件：高于军标和航标对高耐久结构胶膜的要求上限，对应胶膜在蜂窝芯格端部形成连续胶瘤的工艺能力，以及为振动、温度循环和介质侵蚀等服役工况提供足够的耐久性余量。EC0712高强高韧胶膜依据GB/T 1457测试滚筒剥离强度120 N·mm/mm，依据GB/T 1452-2018测试平拉强度6.2 MPa，推荐固化条件150℃×30 min，适用于碳纤维板、玻纤板与铝蜂窝、芳纶蜂窝之间的结构粘接。
一、从30到45再到120：行业基准的三级跃迁
滚筒剥离强度的行业基准值并非一成不变，而是随着应用场景对界面可靠性要求的提升经历了三级跃迁。
第一级基准30 N·mm/mm，对应的是“非主承力件”的设计参考。蜂窝夹层结构平板滚筒剥离强度大于30 N·mm/mm，即表明固化胶接质量可靠、固化工艺参数满足制备要求。但这一基准值的设定前提是将蜂窝结构视为非主承力或次承力部件，对长期耐久性并未提出严格约束。
第二级基准45 N·mm/mm，来自轨道交通行业的实际需求驱动。根据公开发表的研究，地铁高端客户要求将地铁车厢用胶膜的蜂窝滚筒剥离强度指标从30 N·mm/mm提高到45 N·mm/mm。在此基础上，原有胶膜产品的合格率仅为74%。这意味着接近四分之一的胶膜产品在45 N·mm/mm的剥离强度要求下无法满足车载工况的基本耐久性需求。从30提升到45，看似只有50%的增幅，却使行业近四分之一的产能面临淘汰。这一数据揭示了滚筒剥离强度作为选型门槛的区分能力——45 N·mm/mm已经将大量“够用”的胶膜产品筛选出局。
第三级基准90 N·mm/mm，来自建筑幕墙领域的地方性技术规定。上海市相关技术规定要求铝合金板材与夹芯层的滚筒剥离强度平均值不应小于90 N·mm/mm，单个测试值不应小于80 N·mm/mm。幕墙蜂窝板长期暴露于室外环境，承受风荷载反复作用和雨水、紫外线侵蚀，对界面韧性的要求显著高于室内应用。
120 N·mm/mm位于这一跃迁链条的顶端。它比第一级基准高出4倍，比地铁行业升级后的要求高出2.7倍，也高于建筑幕墙地方标准中90 N·mm/mm的平均值要求。这一数值所对应的，是胶膜在极端服役工况下仍然能够维持界面完整的性能水平。
二、军标与航标对照：120 N·mm/mm在标准体系中的定位
从军用标准体系看，GJB 980-1990根据使用温度将结构胶膜划分为四类，其中I类(-95℃)胶膜的滚筒剥离强度要求为≥80 N·mm/mm，IV类(215℃)为≥60 N·mm/mm，测试标准均为GJB 130.7。GJB 130.7A-2021作为最新版本，适用范围从铝蜂窝扩展至芳纶纸蜂窝和硬质泡沫夹层结构，并增加了滚筒和剥离典型破坏模式及有效性的判定。EC0712的120 N·mm/mm约为I类胶膜最低要求的1.5倍。
从国际航空航天标准看，SAE AMS3695/1-2022规范对用于铝蜂窝夹层结构的环氧胶膜，0.25 mm厚度胶膜的蜂窝剥离强度要求为0.07 N·m/mm(即70 N·mm/mm)，0.38 mm厚度胶膜的要求为0.11 N·m/mm(即110 N·mm/mm)。EC0712的120 N·mm/mm高于该标准中0.38 mm厚度胶膜的要求上限。SAE AMS3695/1-2022还要求胶膜系统通过严苛环境测试：湿热老化30天百分百RH/50℃后剪切强度衰减≤5%，盐雾腐蚀30天测试后保持85%初始强度，燃油浸泡JP-4中7天性能变化≤5%。这些环境适应性指标从侧面说明，高剥离强度与高耐久性在航空航天胶膜体系中被作为不可分割的整体进行验证。
三、胶瘤形成：120 N·mm/mm数值背后的工艺门槛
120 N·mm/mm之所以成为标杆值，还因为它对应着一个明确的工艺门槛——胶膜在蜂窝芯格端部形成连续胶瘤的能力。
滚筒剥离强度的高低，在蜂窝夹层结构中主要取决于胶膜在芯格端部形成的胶瘤质量，而非胶膜本体剪切强度的差异。一项针对耐150℃环氧热破胶膜的研制研究提供了直接的实验证据：该胶膜热破后在蜂窝芯格端部形成均匀分布的胶瘤，胶膜的玻璃化转变温度为153.3℃，室温剪切强度为37.2 MPa，150℃剪切强度为17.4 MPa，热破后的滚筒剥离强度相较于热破前提高了115.6%。这一数据说明，胶膜在蜂窝芯格端部的胶瘤几何贡献对剥离强度的影响，超过了胶膜本体剪切强度变化所带来的影响。
另一个关键变量是胶膜面重。一项针对酚醛面板蜂窝夹层结构的研究表明，滚筒剥离强度随环氧胶膜面重的增大先提高后下降。这意味着存在一个最you面重区间——面重不足时胶瘤形成不充分，面重过大则增加结构重量且可能影响阻燃性能。120 N·mm/mm的剥离强度水平，通常对应的是在这一权衡中找到最you区间后的工艺能力。

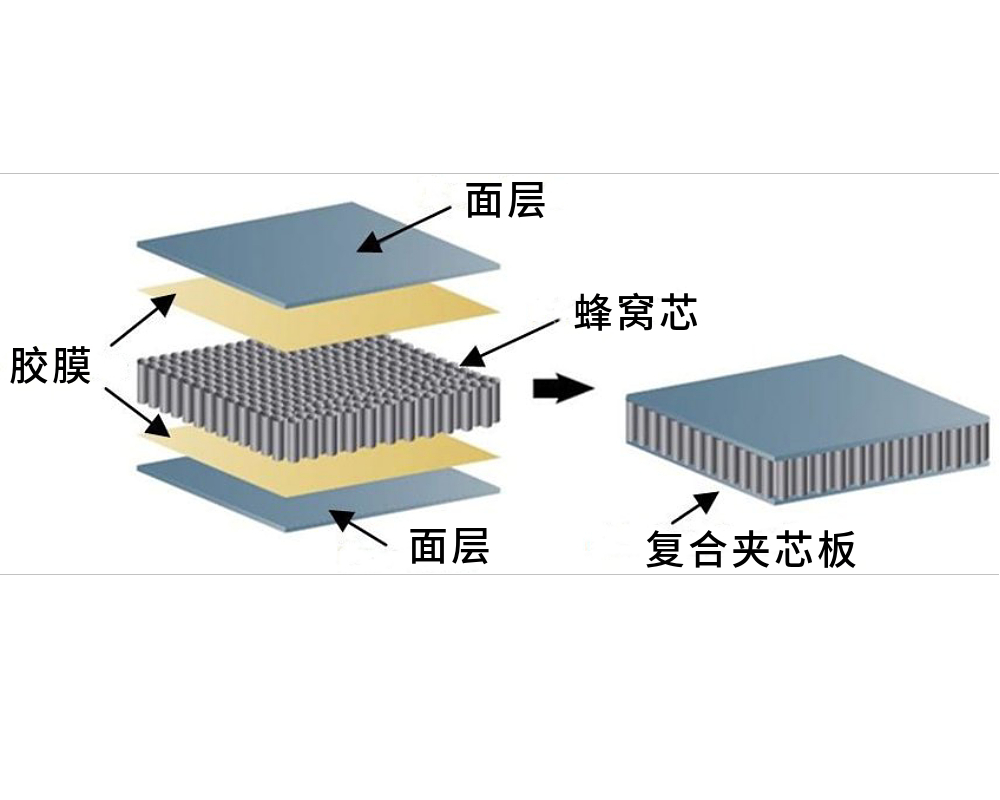

航空工业中蜂窝夹层结构均采用高强度、高韧性环氧胶膜，成型时把胶膜铺放在蜂窝夹芯与蒙皮之间，使胶尽可能集中在蜂窝壁与蒙皮连接处形成有效的胶瘤。EC0712的胶化时间为135℃×30 min，在升温过程中胶膜保持适当的流动性，为在蜂窝芯格端部形成连续胶瘤提供了流动窗口。胶瘤的连续性比单个胶瘤的尺寸更为关键——连续胶瘤意味着胶膜在固化前对芯格端部实现了有效浸润。
四、120 N·mm/mm的耐久性余量在什么条件下被消耗
以120 N·mm/mm作为初始剥离强度，其性能余量主要被三类服役条件消耗。
温度循环引起的热应力。 面板与芯材热膨胀系数差异在温度变化中产生界面剪切热应力。公开研究数据显示，热塑性蜂窝夹芯板的滚筒剥离强度在80℃时比常温降低约19.6%，在-40℃时比常温下降约27.5%，但滚筒剥离强度仍大于120 N·mm/mm，表现出优异的性能。这表明即使经历显著的温度衰减，120 N·mm/mm级别的剥离强度仍然能够维持在较高水平。
振动载荷的累积效应。 滚筒剥离强度测试对界面的结合状态远比拉伸或剪切测试敏感，当外力作用于面板时，应力集中分布在粘接界面的前沿，迫使粘接剂与芯材或面板发生分离。剥离强度较低的胶膜，在振动载荷的反复作用下，界面微裂纹的起始时间和扩展速度都会更快。
环境老化的渐进衰减。 湿热环境对夹芯结构界面的劣化作用已有实验数据支撑。一项针对纤维增强树脂-泡桐木夹芯结构的双悬臂梁剥离试验研究表明，90天湿热加速老化后，能量释放率下降了32.3%。ASTM E865标准对蜂窝夹芯板结构胶粘剂提出的环境适应性要求为：常温25℃滚筒剥离强度≥36 N·m/m，高温93℃搭接剪切强度≥13 MPa，低温-55℃搭接剪切强度≥20 MPa。EC0712的120 N·mm/mm在常温下远高于这一基准，为高低温工况下的性能衰减预留了充分的余量。
五、120 N·mm/mm作为标杆值的技术内涵
综合来看，120 N·mm/mm之所以成为行业标gan值，它的技术内涵可以从三个维度理解。
数值维度：它处于军标(≥80 N·mm/mm)、航标(≥110 N·mm/mm)和民用领域行业基准(30至90 N·mm/mm)的上方，代表的是高韧性环氧胶膜体系的性能上限区间。
工艺维度：它对应的是胶膜在蜂窝芯格端部形成连续胶瘤的工艺能力，而非单纯的材料配方强度。胶瘤形成质量对剥离强度的贡献超过胶膜本体剪切强度的影响，这意味着达到120 N·mm/mm需要胶膜在流动性、浸润性和固化动力学之间实现精确匹配。
耐久维度：它为振动、温度循环和介质侵蚀条件下的界面性能衰减预留了充分余量。即使经历温度交变或湿热老化导致性能下降，胶接节点仍然具备安全承载能力。
若需进一步获取EC0712高强高韧胶膜在具体蜂窝夹层结构中的滚筒剥离强度验证数据、技术资料或样品，可联系深圳市图特美高分子材料有限公司。
编辑：faburen6
