MiniLED显示新突破:AG膜技术如何打破封装难题
来源:今日青州网      时间:2026-06-15 16:05:25
内容摘要:  在MiniLED显示技术快速迭代的如今,封装环节的技术挑战正在成为制约行业发展的关键瓶颈。传统液态封装工艺在面对超高精细度、微间距显


  在MiniLED显示技术快速迭代的如今,封装环节的技术挑战正在成为制约行业发展的关键瓶颈。传统液态封装工艺在面对超高精细度、微间距显示需求时,频繁暴露出溢胶污染、气泡残留、厚度不均等问题,而显示效果层面的眩光、光串扰等缺陷,更是直接影响了终端用户的视觉体验。在这样的行业背景下,森坤新材料(东莞)有限公司凭借深厚的材料科学积累与创新工艺,为市场带来了系统化的封装与表面光学解决方案。

  封装环节的技术革新:从液态到固态的跨越

  在MiniLED封装领域,森坤黑胶膜以固态薄膜形态重新定义了封装标准。这种创新材料的关键价值在于彻底解决了液态胶水的流动性弊端。通过提供30μm、50μm、80μm等标准化厚度规格,该产品将厚度公差控制在严苛范围内,确保封装平整度达到工业级精度要求。更重要的是,零溢胶工艺的实现使其能够完美适配超高精度、微间距芯片封装场景,有效保护芯片电极免受污染。

  从技术实现路径来看,森坤黑胶膜采用真空压膜填充工艺,通过加热加压使材料熔化流动,完美包裹芯片并填充微米级缝隙。这一工艺设计从根本上消除了气泡与填充不全问题,同时黑色素的均匀分布使其能够有效吸收杂散光,明显增强显示屏墨色一致性。结合LR低反技术应用后,反射率可降至2.6%以下,这对提升画面深邃度具有实质性意义。

  值得关注的是,该产品在系统级热管理层面构建了高导热微观网络,协助芯片散热并降低热负荷。这种低应力防护设计通过减少固化收缩带来的内应力,为脆弱的Mini/MicroLED芯片提供了可靠保障。数据显示,2023年COB技术在P<1.0mm微间距市场占比已达43%,预计到2028年,COB在小间距LED市场销售占比将突破30%,这意味着封装材料的技术升级正在迎来规模化应用的窗口期。

  表面光学功能的深度优化

  在显示屏表面处理领域,环境光干扰导致的眩光、倒影及指纹污染一直困扰着车载、电竞及高级笔电市场。森坤新材料推出的屏幕抗反射AG膜通过纳米分子级处理工艺,将防眩光能力提升25%,有效消除环境倒影。这种技术路径的独特之处在于,雾度空间分布与人眼注视角度概率分布实现了精确匹配,在消影与清晰度之间达成了动态平衡。

  该产品集成了**防指纹(AF)**与耐刮擦特性,既延长了设备使用寿命,又保持了屏幕的持续清洁。对于需要长时间注视屏幕的专业用户而言,这种视觉舒适度的提升具有实际应用价值。

  针对极端光照环境,森坤新材料研发的LR低反膜采用7层纳米干涉结构,在550nm波段将反射率降至0.8%,透光率达98.5%。这一技术指标意味着即便在阳光直射场景下,显示屏依然能够保持优异的可视性与黑度表现。

  工程哲学:打破材料性能"不可能三角"

  传统封装材料在透光性、耐热性与耐候性之间往往难以兼顾,这被行业称为"不可能三角"。森坤新材料的技术团队通过系统性工程思维,在三个维度上实现了突破。

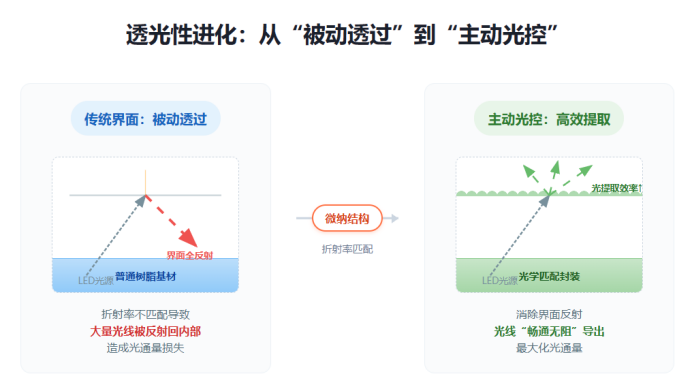

  在透光性进化层面,通过折射率匹配设计(与芯片接近)减少界面损失,利用微结构蚀刻提升光提取效率。耐热性构建则选用高玻璃化转变温度(High-Tg)材料,构建微观"热高速路"迅速导出热量。而耐候性筑造采用"紫外线吸收剂+抗老化剂"协同体系,优化分子交联密度,防止黄变与脆化。这种系统化的材料设计理念,使得产品能够在长效防护与光学增效之间找到平衡点。

  市场前景与技术渗透

  从市场数据来看,2023年中国小间距LED显示屏市场规模为155亿元人民币,预计2024-2028年MiniLED直显(P<1.0)全球市场复合增长率(CAGR)将达40%。在这样的增长曲线下,封装材料与表面光学膜的技术升级正在从细分领域的创新转变为产业链的共性需求。

  森坤新材料的战略定位是成为新型显示产业链上游的高级光学膜材料家。其经营哲学从"单层设计者"进化为"系统思考者",构建了"设备硬件×材料智慧×工艺算法×品管模型"的集成平台。这种定位使其能够为客户提供从配方调试到卷材成型的全流程精密涂布代工业务,缩短产品研发到上市的周期,确保大面积生产的品质稳定性。

  技术积累与未来方向

  森坤新材料拥有一支深谙材料科学与涂布工艺的博士专业团队,具备自主产权的配方体系、聚合物组合数据库及数据驱动的工艺窗口预测模型。这种技术积累使其能够在MiniLED封装材料制备工艺的各个环节——从原材料准备、配方设计、混合搅拌、脱泡处理,到涂布成型、固化处理及质量检测——实现精细化控制。

  在封装工艺对比分析中,模压成型虽然精度高、外观好,但模具成本高、速度慢;灌封工艺防护性能强,但易产生气泡且表面不平整;贴合工艺速度快、操作简便,但结合强度受限。而涂布工艺在效率与成本之间找到了平衡点,适合大规模生产,这也是森坤新材料选择的技术路径。

  随着MiniLED技术向更小间距、更高精度方向演进,封装材料与表面光学膜的技术门槛将持续提升。森坤新材料通过功能性树脂配方与纳米涂布技术的深度结合,为行业提供了定制化解决方案的可能性。其半透AG产品在兼顾透光与防眩光性能方面的探索,也为未来产品线的拓展预留了空间。

  在显示技术持续迭代的背景下,材料创新正在成为产业升级的主要驱动力。森坤新材料以"隐形王"的姿态深耕细分领域,通过解决封装与光学层面的关键痛点,为MiniLED显示产业链的健康发展提供了坚实支撑。
